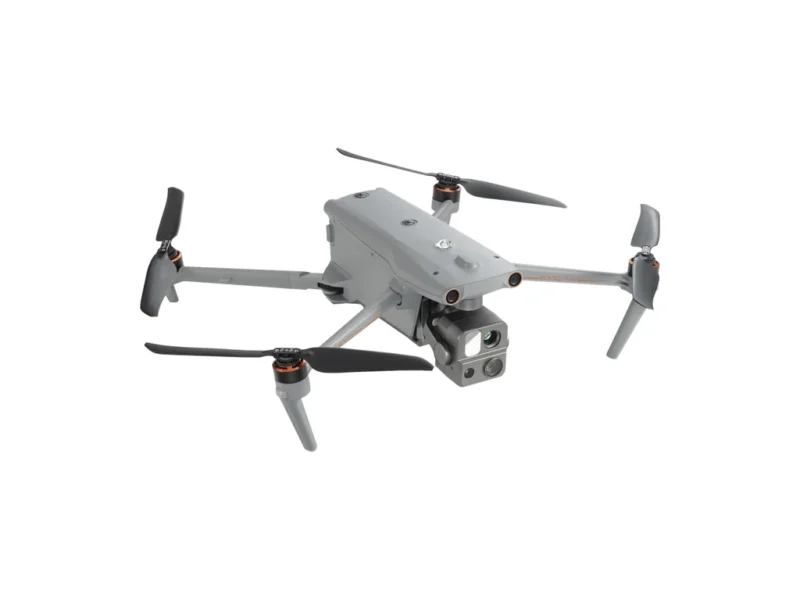

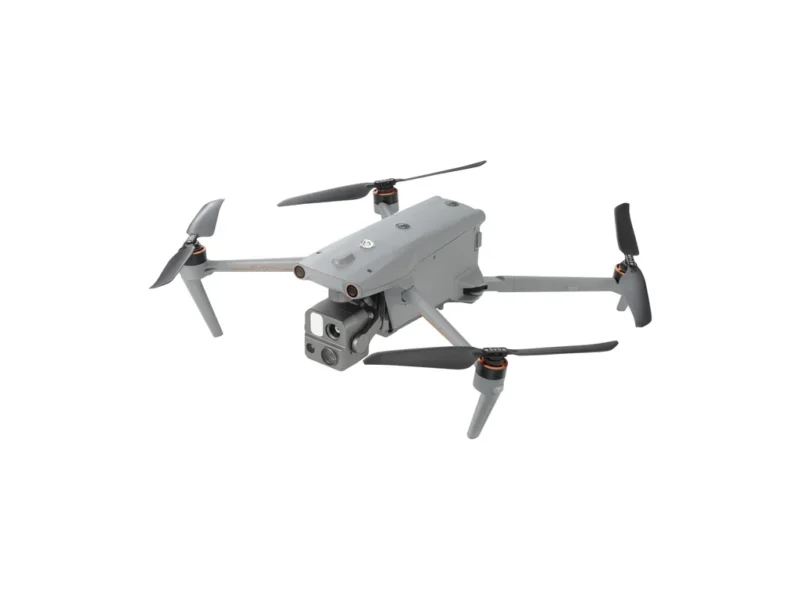

Autel EVO Max 4T V2 Combo, 10x optikai zoom, 640 × 512 hőkamera

Az Autel EVO Max 4T V2 Combo egy kompakt ipari drón a professzionális csapatok számára, akiknek részletes helyzetfelismerésre van szükségük még nehéz körülmények között is. A Gimbal Fusion 4T V2 négy szenzort egyesít egyetlen rendszerben: egy 48 megapixeles nagylátószögű kamerát, egy 48 megapixeles zoom kamerát 10×-es optikai zoommal, egy 640 × 512-es hőkamerát és egy lézeres távolságmérőt. Vizuális, termográfiai és távolsági adatokat biztosít egyetlen repülés során.

A 720°-os körkörös akadályelkerülés a binokuláris halszemlátást 60 GHz-es és 24 GHz-es mmWave radarral kombinálja. A 60 GHz-es radar 0,3 és 18 m közötti távolságból képes érzékelni a vezetékeket és kábeleket. A rendszert energiai infrastruktúrák és egyéb vonalas létesítmények ellenőrzésére is tervezték.

A hot-swap akkumulátor lehetővé teszi az akkumulátor cseréjét a földön a rendszer kikapcsolása nélkül. Leszállás után a kezelő kicserélheti az akkumulátort, és folytathatja a folyamatban lévő küldetést a rendszerek újbóli inicializálása és az érzékelők kalibrálása nélkül. Biztonsági okokból az akkumulátor cseréje kizárólag a földön történik.

Az A-Mesh hálózati kommunikáció lehetővé teszi több drón és vezérlő koordinálását egyetlen rendszerben. A funkció ideális nagyméretű területek egyidejű felmérésére és több operátoros műveletekre.

A drón maximális repülési ideje 42 perc, hatótávolsága 25 km, maximális vízszintes sebessége 23 m/s, maximális üzemi magassága pedig 4500 m. Az üzemi hőmérséklet terhelés nélkül -20 °C és +50 °C, teljes terhelésnél pedig -20 °C és +40 °C között van.

Kulcsfontosságú jellemzők:

• 48 megapixeles nagylátószögű kamera ISO 320 000 éjszakai üzemmóddal
• 48 MP-es zoom kamera folyamatos 2,7–10×-os optikai zoommal
• 20× hibrid és 160× digitális zoom
• Hőkamera 640 × 512 hőmérséklet-méréssel +550 °C-ig
• Hőtani érzékenység ≤50 mK
• Lézermérő 5–1200 m hatótávolsággal
• 720°-os mindenirányú akadálykerülés
• Vezetékek és kábelek detektálása 0,3–18 m távolságból
• Hot-swap akkumulátor
• A-Mesh hálózati kommunikáció
• 128 GB belső memória és legfeljebb 1 TB-os microSD-támogatás
• Maximális repülési idő 42 perc
• Maximális hatótávolság 25 km
• Smart Controller V3 7,9 hüvelykes kijelzővel és 2000 nites fényerővel

Leggyakoribb felhasználás:

• Napenergia-erőművek, nagyfeszültségű távvezetékek, alállomások és fűtési hálózatok termikus ellenőrzése
• Keresési és mentési műveletek
• Tűzoltói beavatkozások
• Épületek, hidak és gyártóüzemek ellenőrzése
• Energetikai és lineáris infrastruktúra ellenőrzése
• Éjszakai műveletek a nagylátószögű kamera éjszakai üzemmódjának használatával

A hőkamera lehetővé teszi a hőanomáliák észlelését az energetikai és ipari infrastruktúra ellenőrzése során. A mérési tartomány -20 °C és +150 °C között van High Gain üzemmódban, illetve 0 °C és +550 °C között Low Gain üzemmódban. A mérési pontosság ±2 °C vagy ±2 %, attól függően, hogy melyik érték a nagyobb.

A 10×-es optikai zoommal rendelkező zoomkamera lehetővé teszi a tárgyak biztonságos távolságból történő ellenőrzését. A digitális zoom eléri a 160×-os nagyítást. A nagylátószögű kamera 48 MP-es felbontást, 83,4°-os látómezőt és 320 000-es ISO-értékű éjszakai üzemmódot kínál.

A Smart Controller V3 7,9 hüvelykes TFT LCD kijelzővel rendelkezik, amelynek felbontása 2048 × 1536 pixel, a maximális fényereje pedig 2000 nit. A vezérlő Android 11 rendszert futtat, 128 GB belső tárhellyel, 5800 mAh / 67 Wh kapacitású akkumulátorral és IP43-as védettséggel rendelkezik.

Az RTK modul egy opcionális tartozék, és nem része az alapcsomagnak. Külön megvásárolható.

A csomag tartalma:

• 1× MDX-1 drón 2× propellerrel, Fusion 4T V2 gimbaldal, gimbal védőburkolattal és 64 GB-os microSD kártyával
• 1× Fusion 4T V2 gimbal
• 2× pár pótpropeller
• 1× Smart Battery ABX41-D
• 1 db MDX120W akkumulátor-töltő
• 1 db váltakozó áramú tápkábel
• 1 db USB-C–USB-A kábel
• 1× Smart Controller V3 (EF9-3) 2 bottal és 2 antennával
• 1× távirányító védőtok
• 1 db távirányító-heveder
• 2× pár cserevezérlő-joystick
• 1× GaN-001 vezérlő töltő
• 1× USB-C – USB-C kábel
• 1 db tisztító kendő
• 1× gyorsindítási útmutató
• 1 db strapabíró szállítókoffer

Műszaki specifikációk:

DRON

• Tömeg akkumulátorral és gimbalral együtt: 1665 g
• Max. felszállási tömeg (MTOW): 1 999 g
• Méretek kinyitott állapotban: 563 × 657 × 147 mm
• Tengelytáv: 467 mm

REPÜLÉSI PARAMÉTEREK

• Max. repülési idő: 42 perc
• Max. lebegési idő: 37 perc
• Max. hatótávolság: 25 km
• Maximális vízszintes sebesség: 23 m/s
• Maximális emelkedési sebesség: 8 m/s
• Max. süllyedési sebesség: 6 m/s
• Maximális üzemeltetési magasság: 4 500 m tengerszint feletti magasságban.
• Max. szélállóság: 12 m/s

NAVIGÁCIÓ ÉS HELYZETMEGHATÁROZÁS

• GNSS-rendszerek: GPS / Galileo / BDS / GLONASS
• Lebegési pontosság, függőleges (vizuális): ±0,1 m
• Lebegés pontossága, vízszintes (vizuális): ±0,3 m
• Függőleges pozicionálási pontosság (GNSS): ±0,5 m
• Lebegési pontosság, vízszintes (GNSS): ±0,5 m
• Akadálykerülés: 720°-os, minden irányba látó, binokuláris fisheye kamera + 60 GHz-es mmWave radar (vezetékek: 0,3–18 m) + 24 GHz-es radar (talaj: 0,8–12 m)
• RTK modul: opcionális tartozék, nem része az alapcsomagnak

KÉPÁTVITEL

• Maximális átviteli hatótávolság (FCC / CE): 15 km / 8 km
• Frekvencia: 900M / 2.4G / 5.2G / 5.8G

LÁTHATÓ SPEKTRUM, KAMERA

• Érzékelő: 1/2″ CMOS
• Effektív felbontás: 48 MP
• Rekesz: F2.8
• Ekvivalens gyújtótávolság: 24 mm
• Látómező: 83,4°
• Fókuszálás: 1,5 m-től ∞-ig
• ISO-tartomány: 100–6400
• ISO éjszakai mód: 320 000
• Digitális zoom: 1–2,6×
• Max. fényképfelbontás: 8 000 × 6 000 (JPG) / 4 000 × 3 000 (DNG)
• Fénykép formátuma: JPG / DNG
• Max. videófelbontás: 4000 × 3000 @ 30 fps, éjszaka 2400 × 1800 @ 30 fps
• Max. videóbitráta: 60 Mbps
• Videó formátum / kódolás: MP4 / H.264, H.265

ZOOM KAMERA

• Érzékelő: 1/2″ CMOS, 48 MP
• Rekesz: F2.8–F4.8
• Ekvivalens gyújtótávolság: 64–234 mm
• Látómező: 40°–10,3°
• Optikai zoom: folyamatos 2,7–10×
• Hibrid zoom: 20×
• Digitális zoom: 160×

Hőkamera

• Érzékelő típusa: hűtetlen VOx mikrobolométer
• Felbontás: 640 × 512
• Gyújtótávolság: 9,1 mm
• Látómező: 61°
• Pixelméret: 12 μm
• Spektrális tartomány: 8–14 μm
• Hőmérsékleti érzékenység (NETD): ≤50 mK
• Hőmérséklet-mérési tartomány: -20 °C és +150 °C között (High Gain) / 0 °C és +550 °C között (Low Gain)
• Mérési pontosság: ±2 °C vagy ±2 %, attól függően, hogy melyik érték a nagyobb
• Pontos mérési távolság: 5 m
• Digitális zoom: 1–16×

LÉZERES TÁVOLSÁGMÉRŐ

• Mérési tartomány: 5–1200 m
• Pontosság: ±(1 m + L × 0,15 %)

kardanra függesztett keret

• Stabilizáció: 3-tengelyes, dőlés, elfordulás, panoráma
• Döntési tartomány: -135° és +45° között mechanikusan / -90° és +30° között vezérelten
• Max. vezérlési sebesség: 100°/s
• Rezgések: <±0,005°

Távirányító

• Modell: Smart Controller V3 (EF9-3)
• Kijelző: 7,9″ TFT LCD
• Kijelző felbontása: 2048 × 1536
• Max. fényerő: 2 000 nit
• A vezérlő súlya: 1 195 g burkolat nélkül
• Operációs rendszer: Android 11
• Belső tárhely: 128 GB
• A vezérlő akkumulátora: 5 800 mAh / 67 Wh
• A vezérlő üzemideje: 2,5–4 óra
• A vezérlő védettsége: IP43

Drónakkumulátor

• Típus: 4S LiPo (ABX41-D)
• Kapacitás: 9 248 mAh
• Energia: 136,5 Wh
• Feszültség: 14,76 V
• A akkumulátor tömege: 530 g
• Max. töltési teljesítmény: 282 W
• Hot-swap akkumulátor: Igen

TÁROLÓ

• A drón belső memóriája: 128 GB (64 GB érhető el)
• microSD-támogatás: Igen, legfeljebb 1 TB (UHS-3)

ÜZLETI SZABÁLYZAT

• Üzemi hőmérséklet: -20 °C és +50 °C között terhelés nélkül / -20 °C és +40 °C között teljes terhelésnél
• Hangteljesítményszint: 87 dB(A)

Tanúsítás

• EU-drónosztály: C2

További paraméterek:

• EAN: 6924991145493
• Tömeg (g): 1 665
• Repülési idő: 42 perc
• EU-osztály: C2
• Kamera: Klasszikus, hőkamera
• Lézeres távolságmérő (LRF): IGEN
