Autel EVO Max 4N V2 – 440 000 ISO, Starlight, hőkamera

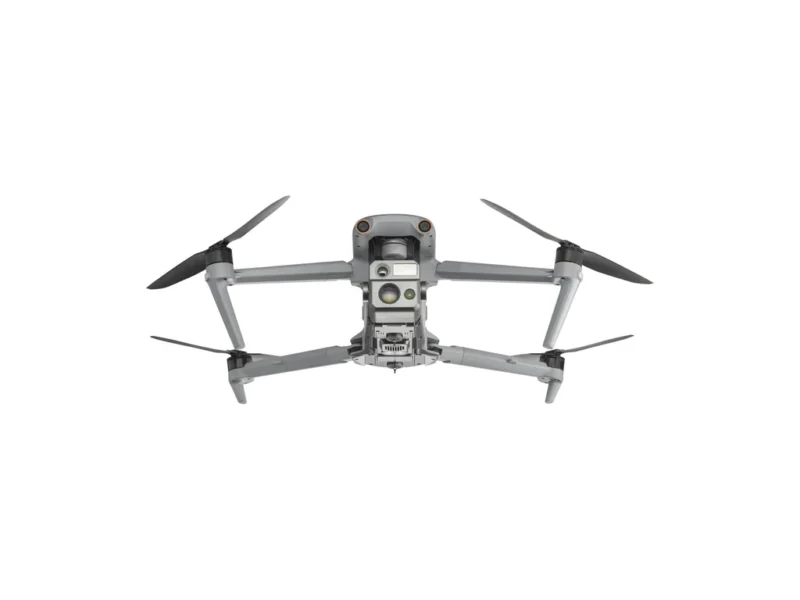

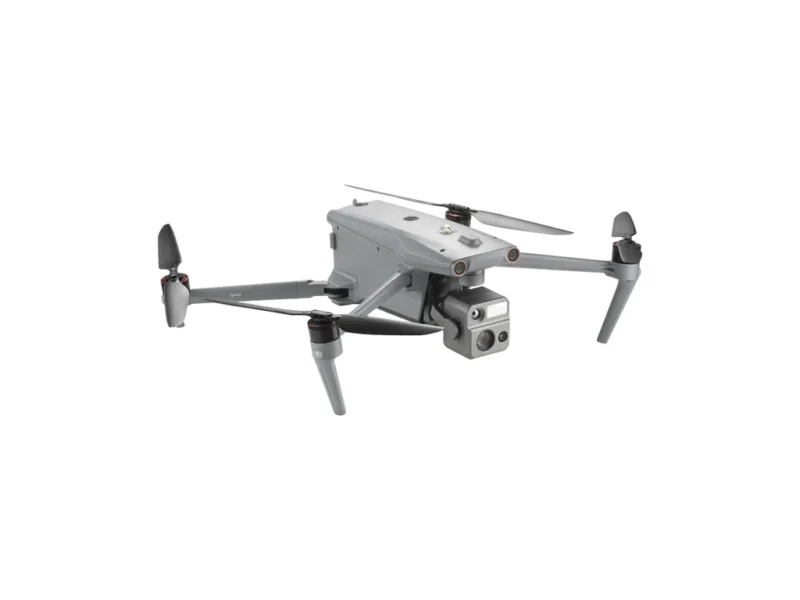

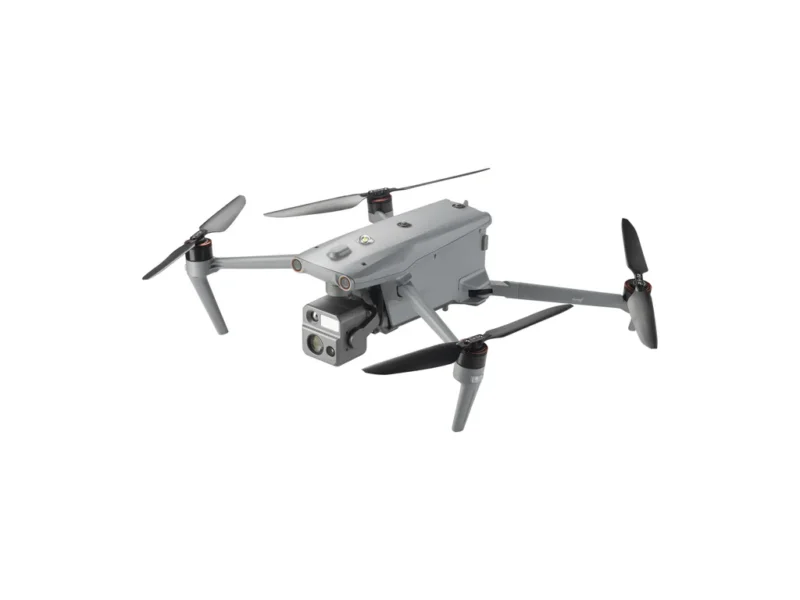

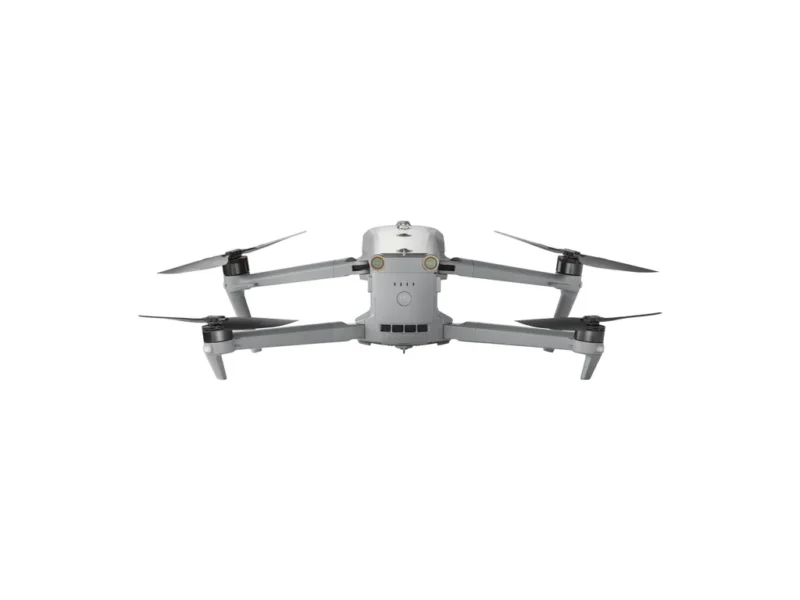

Az Autel EVO Max 4N V2 egy professzionális ipari drón, amelyet teljes sötétségben végzett műveletekre terveztek, ahol a kiegészítő IR-megvilágítás nélküli részletes megfigyelés képessége elengedhetetlen. Fő alkatrésze egy 1,69 hüvelykes Starlight szenzor, amely akár ISO 440 000 érzékenységgel rendelkezik, és még holdfény nélküli éjszakán is képes részletes képet rögzíteni. A passzív éjszakai felvételkészítés nem igényel IR-megvilágítást.

A Fusion 4N V2 kamerarendszer az alábbiakat ötvözi:

• 1,69″ Starlight CMOS szenzor, 2,3 MP, F1.4, ISO akár 440 000
• 50 MP-es nagylátószögű kamera kb. 1″-os CMOS-érzékelővel és F1.85-ös rekeszértékkel
• hőkamera 640 × 512 hőmérséklet-méréssel +550 °C-ig
• lézeres távolságmérő 5–1200 m hatótávolsággal

A Starlight kamera 1920 × 1200 felbontást, 52° ±2° látómezőt, 10 m-től ∞-ig terjedő fókuszálást és 1–8×-os digitális zoomot biztosít. A nagylátószögű kamera 50 MP-es felbontást, 85,01°-os látómezőt, 1–8×-os digitális zoomot és legfeljebb 4000 × 3000-es videófelbontást kínál 30 fps mellett.

A hőkamera hűtetlen VOx mikrobolométert használ 640 × 512 felbontással, 9,1 mm-es gyújtótávolsággal és 61°-os látómezővel. A hőmérséklet-mérési tartomány -20 °C és +150 °C között van High Gain módban, valamint 0 °C és +550 °C között Low Gain módban. A digitális zoom eléri az 1–16-szoros nagyítást.

A drón 720 fokos, mindenirányú akadálykerülést használ, amely a binokuláris halszemlátást, valamint a 60 GHz-es és 24 GHz-es frekvenciájú milliméteres hullámú radart kombinálja. A rendszer képes 0,3–18 méteres távolságból észlelni a vezetékeket és kábeleket, és az infrastruktúra közeli éjszakai repülések során növeli a biztonságot.

A Hot-swap technológia lehetővé teszi az akkumulátor cseréjét a földön a drón kikapcsolása és az érvényben lévő küldetés megszakítása nélkül. A csere után a drón a rendszerek újrainicializálása és az érzékelők kalibrálása nélkül folytathatja a munkát. Az akkumulátor cseréje kizárólag a földön végezhető el.

Az A-Mesh lehetővé teszi több drón és vezérlő egység összehangolását egy rendszerben. A funkció alkalmas kiterjedt területek határainak megfigyelésére és szisztematikus keresési műveletekre.

Az Autel EVO Max 4N V2 maximális repülési ideje 42 perc, hatótávolsága 25 km, maximális vízszintes sebessége 23 m/s, maximális üzemi magassága pedig 4500 m tengerszint feletti magasság. Az üzemi hőmérséklet terhelés nélkül -20 °C és +50 °C, teljes terhelés mellett pedig -20 °C és +40 °C között van.

Az RTK-modul opcionális kiegészítő, és nem tartozik a standard csomaghoz. Megvásárlása után az RTK pontossága mind a vízszintes, mind a függőleges tengelyen centiméteres szintre emelkedik.

A Smart Controller V3 7,9 hüvelykes TFT LCD kijelzővel rendelkezik, amelynek felbontása 2048 × 1536, maximális fényereje 2 000 nit, 128 GB belső tárhellyel és 5 800 mAh / 67 Wh-s akkumulátorral rendelkezik. A vezérlő Android 11 operációs rendszert futtat, és IP43 védelmi besorolással rendelkezik.

A csomag tartalma:

• 1× MDX-1 drón 2× propellerrel, Fusion 4N V2 gimballel, gimbalvédelemmel és 64 GB-os microSD kártyával
• 1× Fusion 4N V2 gimbal
• 2× pár pótpropeller
• 1× Smart Battery ABX41-D
• 1 db MDX120W akkumulátor-töltő
• 1 db váltakozó áramú tápkábel
• 1 db USB-C–USB-A kábel
• 1× Smart Controller V3 (EF9-3) 2 bottal és 2 antennával
• 1× távirányító védőtok
• 1 db távirányító-heveder
• 2× pár cserevezérlő-joystick
• 1× GaN-001 vezérlő töltő
• 1× USB-C – USB-C kábel
• 1 db tisztító kendő
• 1× gyorsindítási útmutató
• 1 db strapabíró szállítókoffer

Műszaki specifikációk:

DRON

• Súly az akkumulátorral és a gimballal együtt: 1 700 g
• Max. felszállási tömeg (MTOW): 1 999 g
• Méretek kinyitott állapotban: 563 × 657 × 147 mm
• Tengelytáv: 467 mm

REPÜLÉSI PARAMÉTEREK

• Max. repülési idő: 42 perc
• Maximális repülési idő: 37 perc
• Max. hatótávolság: 25 km
• Maximális vízszintes sebesség: 23 m/s
• Maximális emelkedési sebesség: 8 m/s
• Max. süllyedési sebesség: 6 m/s
• Maximális üzemeltetési magasság: 4 500 m tengerszint feletti magasságban.
• Max. szélállóság: 12 m/s

NAVIGÁCIÓ ÉS HELYZETMEGHATÁROZÁS

• GNSS-rendszerek: GPS / Galileo / BDS / GLONASS
• Lebegési pontosság, függőleges (vizuális): ±0,1 m
• Lebegés pontossága, vízszintes (vizuális): ±0,3 m
• Függőleges pozicionálási pontosság (GNSS): ±0,5 m
• Lebegési pontosság, vízszintes (GNSS): ±0,5 m
• Akadálykerülés: 720°-os, minden irányba látó, binokuláris fisheye kamera + 60 GHz-es mmWave radar (vezetékek: 0,3–18 m) + 24 GHz-es radar (talaj: 0,8–12 m)
• RTK modul: opcionális tartozék, nem része az alapcsomagnak
• RTK pontosság, vízszintes: centiméteres, kiegészítő RTK-modullal
• RTK pontosság, függőleges: centiméteres, kiegészítő RTK-modullal

KÉPÁTVITEL

• Maximális átviteli hatótávolság (FCC / CE): 15 km / 8 km
• Frekvencia: 900M / 2.4G / 5.2G / 5.8G

LÁTHATÓ SPEKTRUM, KAMERA

• Érzékelő: 1/0,98″ CMOS (~1″)
• Tényleges felbontás: 50 MP
• Rekesztulajdonság: F1.85
• Ekvivalens gyújtótávolság: 23,52 mm
• Látómező (DFOV/FOV): 85,01°
• Fókuszálás: 0,5 m-től a végtelenig
• ISO-tartomány: 100–6400
• Éjszakai mód ISO: 320 000
• Optikai zoom: —
• Digitális zoom: 1–8×
• Max. fotófelbontás: 8 192 × 6 144 (JPG) / 4 096 × 3 072 (JPG)
• A fénykép formátuma: JPG
• Max. videófelbontás: 4000 × 3000 @ 30 fps
• Max. videóbitráta: 60 Mbps
• Videó formátum / kódolás: MP4 / H.264, H.265

ZOOM KAMERA

• Érzékelő: —
• Optikai zoom: —
• Hibrid zoom:
• Digitális zoom: —

Hőkamera

• Érzékelő típusa: hűtetlen VOx mikrobolométer
• Felbontás: 640 × 512
• Gyújtótávolság: 9,1 mm
• Látómező: 61°
• Pixelméret: 12 μm
• Spektrális tartomány: 8–14 μm
• Hőmérsékleti érzékenység (NETD): ≤50 mK
• Hőmérséklet-mérési tartomány: -20 °C és +150 °C között (High Gain) / 0 °C és +550 °C között (Low Gain)
• Mérési pontosság: ±2 °C vagy ±2 %, attól függően, hogy melyik érték nagyobb
• Pontos mérési távolság: 5 m
• Digitális zoom: 1–16×

ÉJJELLÁTÓ, STARLIGHT

• Érzékelő: 1,69″ CMOS, 2,3 MP, F1.4
• Felbontás: 1920 × 1200
• Max. ISO: 440 000
• Fókusztávolság: 11,2 mm
• Látómező (DFOV): 52° ±2°
• Fókuszálás: 10 m-től ∞-ig
• Digitális zoom: 1–8×

LÉZERES TÁVOLSÁGMÉRŐ

• Mérési tartomány: 5–1200 m
• Pontosság: ±(1 m + L × 0,15 %)

kardanra függesztett keret

• Stabilizáció: 3-tengelyes, dőlés, elfordulás, panoráma
• Döntési tartomány: -135° és +55° között mechanikusan / -90° és +30° között vezérelten
• Max. vezérlési sebesség: 100°/s
• Rezgések: <±0,005°

Távirányító

• Modell: Smart Controller V3 (EF9-3)
• Kijelző: 7,9″ TFT LCD
• Kijelző felbontása: 2048 × 1536
• Max. fényerő: 2 000 nit
• A vezérlő súlya: 1 195 g burkolat nélkül
• Operációs rendszer: Android 11
• Belső tárhely: 128 GB
• A vezérlő akkumulátora: 5 800 mAh / 67 Wh
• A vezérlő üzemideje: 2,5–4 óra
• A vezérlő védettsége: IP43

Drónakkumulátor

• Típus: 4S LiPo (ABX41-D)
• Kapacitás: 9 248 mAh
• Energia: 136,5 Wh
• Feszültség: 14,76 V
• A akkumulátor tömege: 530 g
• Max. töltési teljesítmény: 282 W
• Hot-swap akkumulátor: Igen

TÁROLÓ

• Drón belső memóriája: 128 GB, ebből 64 GB érhető el
• microSD-támogatás: Igen, legfeljebb 1 TB (UHS-3)

ÜZLETI SZABÁLYZAT

• Üzemi hőmérséklet: -20 °C és +50 °C között terhelés nélkül / -20 °C és +40 °C között teljes terhelésnél
• Hangteljesítményszint: 87 dB(A)

Tanúsítás

• EU-drónosztály: C2

További paraméterek:

• EAN: 6924991145479
• Tömeg (g): 1 700 g
• Repülési idő: 42 perc
• EU-osztály: C2
• Kamera: Starlight, klasszikus, hőkamera
• Lézeres távolságmérő (LRF): IGEN
